Optimum OPTIturn TH 6630 D

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 21. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v olejové lázni
Páky pro rychloposuv a změnu směru otáčení na suportové skříni
Centrální mazání vodících ploch
Koník s kuželem MK5 přestavitelný o ±13 mm
Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
Kryt sklíčidla s bezpečnostním spínačem
Pracovní lampa 24 V s kloubovým ramenem
Externí uzavřené chladící zařízení
Rozvaděč je vybaven komponenty Siemens
Nožový držák SWH 9 pro rychlou výměnu nástrojů
Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
Digitální odměřování polohy DPA 21 se skleněnými pravítky

Výška hrotu: 330 mm
Max. točný průměr nad ložem: 660 mm
Max. točný průměr nad suportem: 440 mm
Max. točný průměr bez můstku: 900 mm
Šířka lože: 400 mm
Vzdálenost mezi hroty: 3000 mm
Délka můstku: 250 mm
Kužel vřetene: MK7
Upnutí vřetene: Camlock DIN ISO 702-2 č. 8
Otáčky: 25–1600ot/min
Plynulá změna otáček: Ne
Počet rychlostních stupňů: 16
Průchod vřetene: 105 mm
Kužel pinoly koníku: MK5
Posuv podélný: 0,044 –1,48 mm/ot. (25 )
Posuv příčný: 0,022 –0,74 mm/ot. (25 )
Max. posuv nožového suportu: 230 mm
Max. posuv příčného suportu: 368 mm
Závit metrický: 0,45 – 120 mm/ot. (54 )
Závit palcový: 80 – 7/16 záv./1“ (60 )
Závit trapézový: 7/8 –160 D.P. (42 )
Závit modulový: 0,25 –60 M.P. (46 )
Příkon: 9 kW
Elektrické připojení: 400 V

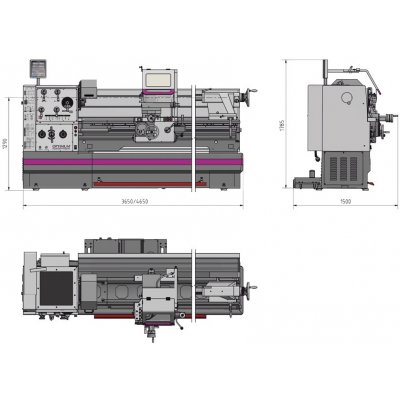

Rozměry (š × v × h): 4650×1785×1500mm
Hmotnost: 3710 kg

3-čelisťové sklíčidlo o 315 mm
Pevná luneta, průchod O 150 mm
Pohyblivá luneta, průchod O 130 mm
Rychloupínací nožový držák SWH 9-D
Náhradní držák 41 × 180 typ D pro čtyřhranné nože
Redukční pouzdro MK 5 / MK 7
Pevný a otočný hrot MK 5
Doraz s jemným nastavením
LED pracovní lampa
Seřizovací nářadí
Chladicí zařízení
