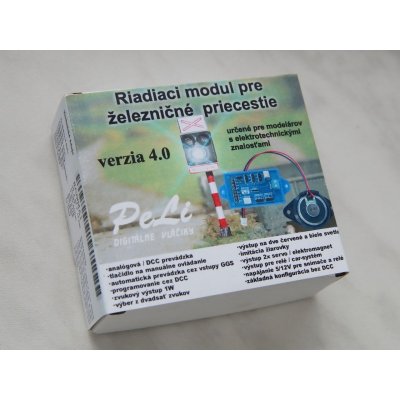

DCC/ANALOG elektronika pro automatický železniční přejezd se zvukem PeLi RC004A1

Ovládací modul pro železniční přejezd s výstražníky s LED, závorami, s plně automatickým provozem s možností ovládání pomocí DCC,
nebo manuálně tlačítkem.

Čeká se na další výrobu, termín není upřesněn.

Možnosti:

- analógová / DCC prevádzka (ovládanie cez DCC príslušenstvo)

- tlačidlo na manuálne ovládanie

- automatická prevádzka cez vstupy G-G-S

- konfigurácia modulu bez potreby programovania cez DCC – výber zo 6 režimov

- výstupy pre dva výstražníky (dve červené a jedno biele svetlo)

- imitácia žiarovky

- zvukový výstup 1W

- výber z 20 zvukov

- výstup 2x servo alebo 2x elektromagnet

- výstup pre relé / car-systém

- napájanie 5/12V pre optické snímače a relé

Upozornění:
1/ Nepoužívejte s trafem FZ1 a podobnými starými napáječi!
2/ Kolejové kontakty lze použít ke spínání jen v DCC režimu! V analogovém režimu lze ovládat přes optočleny.
3/ modul je určen pro modeláře s elektrotechnickými znalostmi, není vhodný pro začátečníky!

TIP: V DCC režimu jsou kontakty zbytečné, pokud jsou úseky snímány detektory zpětné vazby.

Technické údaje:

Napájení (konektor power) : 7-24V AC/DC nebo 10-24V DCC z boostra
Typ serva : analogové, digitální (konektor -,+,D)
Reproduktor : 8Ω nebo 16Ω
Rozměry : 30mm x 50mm x 16mm

Obsah balení:

modul přejezdu + reproduktor 8Ω 0,5W , průměr 28 mm + 2x 4pinový konektor pro výstražníky

Zde ukázky zapojení a manuály (ke každé verzi je jiný)
