Ideal Standard Geberit Duofix s tlačítkem Sigma01 111.300.00.5 NF1

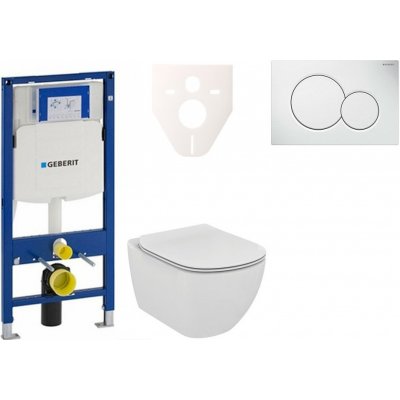

Set předstěnové instalace, klozetu a sedátka Ideal Standard Tesi, tlačítka Sigma01, alpská bílá
Obsahuje

předstěnový instalační prvek Geberit Duofix (111.300.00.5), se splachovací nádržkou pod omítku
soupravu pro tlumení hluku (SP 156SET)
keramický závěsný klozet Ideal Standard Tesi (T007801)
duroplastové ultra ploché WC sedátko Ideal Standard Tesi (T352801)
2-činné ovládací tlačítko Geberit Sigma01, barva: alpská bílá (115.770.11.5)
stavební souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť

Tento instalační set je dostupný v dalších variantách provedení ovládacího tlačítka.
Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm
Univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Geberit Duofix je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů.
Účel použití

pro konstrukce prováděné suchým procesem
k montáži do předstěnových instalací částečně vysokýchnebo vysokých na výšku místnosti
k montáži do instalačních stěn vysokých na výšku místnosti
k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
pro závěsná WC s připojovacími rozměry podle EN 33:2011
pro závěsná WC s vyložením do 62 cm
pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
pro tloušťky podlahy 0–20 cm

Vlastnosti

samonosný rám s nanesenou práškovou barvou
rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
rám připravený pro podpěry u WC keramik s malou opěrnou plochou
podpěry pozinkované
podpěry nastavitelné 0–20 cm
podpěry s protiskluzovou úpravou
patní desky otočné
hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
upevnění připojovacího kolena zvukově izolované
splachovací nádržka pod omítku s ovládáním zepředu
splachovací nádržka pod omítku izolovaná proti orosování
u nastavení z výroby je možné okamžité dodatečné spláchnutí
montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
přívod vody vzadu nebo nahoře uprostřed
kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
kryt pro hrubou montáž pro servisní otvor s možností zkrácení
vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
s možností upevnění pro přívod elektřiny

Technické údaje

tlak při průtoku: 10-1000 kPa
maximální teplota vody: 25 °C
splachovací množství, nastavení ve výrobě: 6 a 3 l
velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
malé splachovací množství, rozsah nastavení: 3-4 l
výpočtový průtok: 0.11 l/s
minimální přetlak pro výpočtový průtok: 50 kPa

Obsah dodávky

přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
kryt pro hrubou montáž pro servisní otvor
2 ochranné zátky
připojovací souprava pro WC, Ø 90 mm
připojovací koleno 90° z PE-HD, Ø 90 mm
přechodka z PE-HD, Ø 90 / 110 mm
2 závitové tyče M12
upevňovací materiál

Závěsný klozet Ideal Standard Tesi

pro podomítkovou nádržku se splachovací kapacitou od 4,5 l
rozměry: 360 x 530 x 335 mm
materiál: sanitární keramika
skryté upevnění
hluboké splachování
glazováno pod kruhem

Ovládací tlačítko Sigma01, pro 2 množství splachování

rozměry: 246 x 164 mm
materiál: plast
barva provedení: alpská bílá
k ovládání splachování u splachovacích nádržek pod omítku Geberit Sigma
upevňovací rámeček
2 stavitelné úchytky
2 tyčky tlačítka
tyčky tlačítka jsou zvukově izolované, rychlé nastavení bez nářadí
