Kratki ZUZIA 12 kW průměr 200 mm

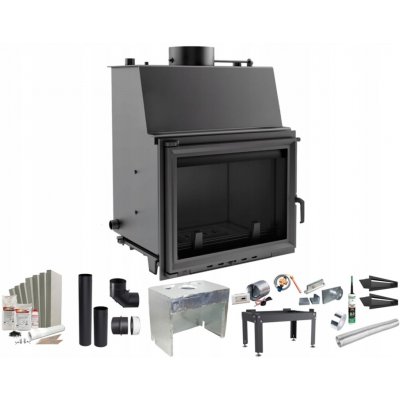

Krbová vložka s vodním pláštěm ZUZIA PW 12 s příslušenstvímSADA OBSAHUJE:

- KRBOVÁ VLOŽKA ZUZIA PW 12
- TRUBKA 1m
- TRUBKA 0,5 m
- KOLENO 90°
- PŘECHOD PROVAZOVÉHO MATERIÁLU DO KERAMICKÉHO KOMÍNA
- ŘÍDICÍ JEDNOTKA MS S ELEKTRONICKOU ŠKRTICÍ KLAPKOU
- PŘÍVOD STUDENÉHO VZDUCHU
- PŘECHOD DO PŘÍVODU 90°
- PŘECHOD Z TRUBKA
- TERMICKÝ VENTIL S KAPILÁROU
- IZOLACE VLOŽKY
- ZÁKLADNA URČENÁ PRO VLOŽKU
- SPIRO TRUBKA
- SILIKON – TĚSNĚNÍ PRO TRUBKY
- IZOLAČNÍ PÁSKA 170°C - 45M
- VENTILAČNÍ MŘÍŽKA MŘÍŽKA DO KRBOVÉHO OTOČE LUFT 9X60 ČERNÁ - 2 ks
- KŘEMIČITANOVÁ A VÁPENNÁ DESKA SKAMOENCLOSURE BOARD 100X61X3 – 14 ks
- GRUNT HOT-SYSTEM 1L – 1 ks
- LEPIDLO HOT-SYSTEM 1 kg – 4 ks
- LEPICÍ MALTA PROISOL 20 kg - 1 ks
- ŠPACHLOVÁ HMOTA PROISOL - 15 kg - 1 ks
- MONTÁŽNÍ KOLÍKY – 10 ks
- ŠROUBY - 100 ks
- FASÁDNÍ SÍŤ 10 mNa této aukci si koupíte krbovou vložku s vodním pláštěm ZUZIA PW 12 s kompletní montážní sadou potřebnou pro správné připojení vložky do komího krbu a sestavení krbové zástavby!
VYUŽITÍ ENERGIE

Korpus topeniště zařízení s vodním pláštěm má dvojité stěny a prostor mezi nimi vyplňuje voda, která přijímá teplo a přenáší ho do topného systému. Díky vestavěným nádobám a vysokému čepu byla zvětšena výměnná plocha ciepła.Za pomocí zabudovaného skla probíhá regulace tahu vzduchu a popelník umožňuje kontrolu nad procesem spalování vzduchu odebíraného z místnosti.

BEZPEČNOST

Vysoce kvalitní ocel použitá v těle a přední části zajišťuje vysokou odolnost vůči vysokým teplotám a pevné sváry vyrobené v krytu ušlechtilého plynu zajišťují vynikající těsnost. Všechny ocelové prvky jsou vyřezávány laserem a ohýbány na CNC ohýbačkách.Žáruvzdorná keramika, kterou je vložka vybavena, odolává teplotě až do 800 °C a má certifikát kvality a bezpečnosti.Trubka naopak chrání krb před přehřátím (vstupní/výstupní hrdlo 1⁄2“). Krbová vložka může být montována v otevřeném nebo uzavřeném systému C.O.

POUŽITÍ

Vzduchová clona oddělující sklo od ohniště je systém, díky kterému se sklo nešpiní a vydává do místnosti více tepla. Čistota také pomůže zachovat vyjímatelný rošt a popelník.Nastavitelné nožičky pomohou vyrovnat nerovnosti podkladu a vyrovnat vložku.

EKOLOGIE

Krbová vložka splňuje normu Ekodesignu a BlmSchV2. Po namontování takového zařízení (vodního pláště) se celek neliší od typické vzduchové vložky a jeho nespornou výhodou je možnost připojení krbu k systému c.o.
Krb ZUZIA PW 12 splňuje požadavky ekodesignu a německé normy BImSchV 2.
Třída 5 zavedená novelizovanou normou PN EN 303-5 se týká kotlů a pecí.

Kotel splňující třídu 5. je zárukou nejnižší emise CO, prachu a organického uhlíku do ovzduší a vysoké účinnosti, což se promítá do m.in. pro nižší spotřebu paliva. Kromě toho jsou zařízení této třídy často zahrnuta do programu dotací na cenu nákupu kotle.

Potvrzující dokument si můžete zakoupit pod aukční opcí – karta produktu.pdf

TECHNICKÉ ÚDAJE

Obecně

- Nominální výkon (kW) 12
- Rozsah topného výkonu (kW) 5.0 – 15.0
- Tepelná účinnost (%) 81
- Maximální pracovní tlak (bar) 2
- Objem vody (l) 38
- Teplota spalin (oC) 255
- Maximální délka polen (cm) 50
- Minimální požadované aktivní pole výstupních mřížek (cm2) 240
- Minimální požadované aktivní pole vstupních mřížek (cm2) 120
- Směr otevírání dveří vlevo
- Materiál: Ocel , litina
- Zavírání Ne
- Průměr vývodu spalin (mm) 200
- Typ paliva Sezónní listnaté dřevo (Vlhkost ≤20 %)

Energetická účinnost

- Energetická třída A
- Průměrný výkon z vody (kW) 8
- Tepelný výkon pro vytápění místností (kW) 4
- Koeficient EEI 106.7
- Emise pylu (mg/Nm3) 33
- Emise CO (při 13 % O2) ≤ udává se v % 0.09

Certifikáty / Shoda

- Splňuje kritéria Ekoprojektu, BImSchV 2

Vybavení

- Popelník

Fyzikální parametry

- Šířka (cm) 65.2
- Výška (cm) 86.9
- Hloubka (cm) 49.6
- Hmotnost (kg) 160
TECHNICKÝ VÝKRES NÁPLNĚSADA TRUBEK

1. TRUBKA 1m a 0,5m

Trubka určená pro připojení krbových vložek na dřevo ke stávajícím komínovým potrubím.

Splňuje všechny polské a evropské normy, zajišťuje bezpečnost, maximální výkon a pohodlí.

Spojování trubek spočívá v zasunutí jednoho prvku do druhého.

CHARAKTERISTIKA:

- tloušťka plechu: 2 mm
- průměr: 200 mm
- délka: 1 m a 0,5 m
- odolnost vůči teplotě: 1000 °C
- materiál: ocelový plech
- pokryté černou žáruvzdornou barvou
- plazmově svařované.

2. POHYBLIVÉ KOLENO 90°

Nastavitelné koleno do úhlu 90°, 3-segmentové, určené pro připojení krbových vložek na dřevo ke stávajícím komínovým potrubím.

Splňuje všechny polské a evropské normy, zajišťuje bezpečnost, maximální výkon a pohodlí.

Koleno má revizní prvek tzv. čističku, přes kterou lze kdykoli provést kontrolu spojení. Díky použití speciálních objímek je spojování kolenních prvků dokonale těsné.

CHARAKTERISTIKA:

- tloušťka plechu: 2 mm
- průměr: 200 mm
- výška: 320 mm
- odolnost vůči teplotě: 1000 °C
- materiál: ocelový plech
- pokryté černou žáruvzdornou barvou
- plazmově svařované.

3. ŠŇŮROVÝ PŘECHOD

Přechod s redukcí z potrubního systému do keramického komína umožňuje bezpečné spojení ocelové trubky s keramickým komínem.

CHARAKTERISTIKA:

- průměr přechodu na trubku – 200 mm
- průměr vstupu do keramického komína – 200 mm
- materiál: černá ocel
- tloušťka plechu: 2 mm.
SACÍ SOUPRAVA

1. PŘÍVOD VZDUCHU

Přívod studeného vzduchu je speciální hrdlo namontované na přání zákazníka za příplatek ke každé z našich krbových vložek, které má litinovou základnu.

Jeho úkolem je přivádět čerstvý vzduch ke spalování.

Pro správnou funkci potřebuje každý krb dostatečné množství vzduchu. Často se jeho nedostatek stává jedním z hlavních problémů špatného fungování příspěvku. Aby nám krb nedělal problémy, musí být dodán přibližně 8-10 m3/h vzduchu na 1 kg dřeva. Pokud není jiná cesta, odebírá vzduch z místnosti, ve které se nachází. A protože je nejčastěji umístěn v obývacím pokoji, tedy v místě, kde se velmi často zdržujeme, ve skutečnosti nám nepřímo „bere“ vzduch.

2. PŘECHOD DO PŘÍVODU 90°

Při jeho použití je možné přímý přechod z přívodu pod krb o 90°.

3. PŘECHOD Z TRUBKA

Přechod z sacího hrdla o rozměrech 25 x 152 mm na trubku o průměru 100 mm nebo 125 mm nebo 150 mm* pod úhlem 90°.
ZÁKLAD

Základna umožňuje stabilní a bezproblémové umístění vložky.
IZOLACE

Izolace krbu s vodním pláštěm je vyrobena z pozinkovaného plechu a izolační vlny chráněné hliníkovou fólií.

Významně snižuje tepelné ztráty ohřívané vody a nepřímo zvyšuje účinnost pece až o 10 %. Díky tomu je maximální množství tepla odváděno do topného systému.

Navíc má použití izolace vliv také na omezení množství spalovaného dřeva, tedy ekonomiku spalování. Znamená to, že při jejím použití potřebujeme méně dřeva k dosažení stejné teploty.
OVLADAČ

Sada MSK s škrticí klapkou je moderní krbová jednotka s obrazovkou, kterou lze použít pro všechny vzduchové vložky a vložky s vodním pláštěm. Jeho úkolem je přivádět studený vzduch (pro spalování) zvenčí budovy přímo do spalovací komory tak, aby byl maximálně efektivní. Díky jeho použití můžeme ušetřit až 30 % dřeva a již po 2 měsících používání nám vrátí peníze za jeho nákup.

FUNKCE OVLADAČE:

- ovládání dvou čerpadel typu O a jednoho nezávisle nastavitelného zařízení, např. turbínou nebo osvětlením
- ovládání krbové turbíny
- přesné dávkování vzduchu pro spalování
- ochrana proti přehřátí
- přerušení přívodu vzduchu v případě výpadku napájení
- akustická varování

SADA OBSAHUJE:

- mikroprocesorový ovladač
- teplotní senzor se silikonovým kabelem o délce 2 metrů
- škrticí klapka se servomechanismem.

Škrticí klapka je vybavena speciálním těsněním, díky kterému je odpojení vzduchu (pro spalování) zvenčí úplné. Po zhasnutí žárovky v kazetě ovladač automaticky uzavře přívod studeného vzduchu zvenčí, takže nedochází k okamžitému prochladnutí krbu a bytu.

POZOR! V krbech v litinové verzi nelze senzor položit na vložku, protože se pod vlivem teploty může roztavit.

TEPELNÝ VENTIL

Bezpečnostní ventil STS 20 S WATTS 3/4 95°C je termostatický ventil, který chrání všechny druhy kotlů a krbů s vodním pláštěm, ve kterých se používá tuhé palivo (typu uhlí, měl, dřevo, koks), před možností varu vody v systému CO, např. v okamžiku výpadku napájení elektřinou.

ROZSAH POUŽITÍ

Tepelná ochrana odtoku je vyžadována u variabilních plamenových kotlů a topných systémů na tuhá paliva. Odtoková ochrana typu STS20S je nezávislý tlakový ventil spouštěný teplotou činidla na výstupu ze zdroje tepla. Při teplotě 97 °C (+/-) 2 °C se odtok užitkové vody z ohřívače otevře. Tímto způsobem ventil zabraňuje zvýšení teploty nad 110 °C (maximální otevření).

TECHNICKÉ ÚDAJE

- Min. provozní teplota: -10°C
- Min. teplota otevření: 97 °C
- Maximální provozní teplota: 110 °C
- Provozní přetlak: 10 bar
- Maximální průtok: 6,5 m3/h

TECHNICKÉ VLASTNOSTI

- korpus a kryt jsou vyrobeny z mosazi [58% Cu, 3% PbJ CW617N podle normy PN-EN 12165: 2011 E]
- těsnění z Vitonu
- pružina z nerezové oceli
- měděná kapilární trubka, 1300 mm v krytu.
PŘÍSLUŠENSTVÍ

SPIRO TRUBKA

Trubka typu flex má použití ve ventilačních a klimatizačních systémech a při distribuci teplého vzduchu od krbů. Trubky lze tvarovat z jakéhokoli úhlu, aniž by se změnily vnější parametry a zároveň byla zachována těsnost. Díky charakteristickým povrchovým prolisům kabely dokonale přenášejí lineární prodloužení a tlumí vznikající vibrace, např. od pracujících ventilátorů.

CHARAKTERISTIKA:

- délku 1 mb lze natáhnout až na přibližně 2,80 mb
- teplotní odolnost 200 °C
- snadná montáž
- není nutné používat speciální nástroje pro řezání nebo upevnění.

1200° SILIKON

Jednosložkový těsnící tmel na bázi vodního skla pro místa vystavená přímému kontaktu s ohněm.

POUŽITÍ :

- utěsnění míst vystavených přímému kontaktu s ohněm, tj. vnitřní prostory krbů, kamna, krby, grily apod.
- upevnění a utěsnění prvků vyrobených z kamene, betonu a oceli, např. krbových vložek
- utěsnění a spárování ohnivzdorných cihel
- utěsnění prvků spalinových potrubí.

VLASTNOSTI:

- po vytvrzení trvale odolný vůči teplotám až do +1200 °C
- žáruvzdorný
- dobře přilnavý ke stavební keramice, šamotu, betonu, kameni a legované oceli, neobsahuje azbest
- odolný vůči SO2, SO3 a NO2 (platí pro koncentrace typické pro ohřívače, krby a kamna pro domácí použití)
- po vytvrzení neelastický (nepoužívat pro dilataci)
- nedrolí se a nepraská vlivem teploty (pouze pro statické použití)
- balení: 310 ml
- barva: černá

IZOLAČNÍ PÁSKA

Jednostranně lepicí hliníková páska odolná vůči teplotám do 170 °C. Používá se použití klimatizačních a ventilačních zařízení a také k lepení izolace krbů.
Ventilační mřížka LUFT 9x60 černá

Krbová mřížka představuje estetické zakončení kanálů distribuujících teplý vzduch z krbu.

Instaluje se do zdi nebo do čepu krbové skříně.

Mřížka vyniká moderním a minimalistickým vzhledem a díky svému podlouhlému tvaru se skvěle hodí do interiérů udržovaných v moderním stylu.

Charakteristickými vlastnostmi modelu LUFT 45S jsou: maskovaný přívod vzduchu – vyrobený pod úhlem 45 stupňů a přední strana bez viditelných spojů.

Při montáži kratki je třeba pamatovat na její správné umístění.

Pokud ji instalujeme nad krbem – přívod vzduchu by měl být umístěn na spodní straně, pokud pod vložkou – vstup by měl být nahoře.

To umožní zachovat odpovídající konvekční průtok ohřátého vzduchu.

Díky lakování kratki práškovou metodou zůstává její barva trvalá a odolná vůči zvýšené teplotě a samotná mřížka je odolnější vůči mechanickému poškození.

Technické údaje

Obecně

- Aktivní pole kratki (cm2) 290
- Typ Luft
- Typ Prostý
- Velikost 60X9
- Barva Černá

Fyzikální parametry

- Hmotnost (kg) 2
- Šířka (cm) 60
- Výška (cm) 9
- Hloubka (cm) 12.65
SADA PRO STAVBU KRBU

Křemičitan-vápenná deska SkamoEnclosure Board

Slouží k vybudování krbu a zároveň je jeho izolací. Vytváří lehkou a tuhou konstrukci a je snadno zpracovatelná pomocí tradičních truhlářských nástrojů. Jej montáž se provádí pomocí lepidla a šroubů TD. Deska je vynikajícím izolátorem vysokých teplot uvnitř krbové skříně a zajišťuje člověku bezpečnou úroveň na vnější straně. Nahrazuje tradiční řešení na bázi desek G-K a minerální vlny. Ideální je pro izolaci dřevěného nosníku, bočních stěn a stěny za krbem.

HOT-SYSTEM GRUNT

Přípravek je určen k impregnaci krbových desek za účelem zvýšení jejich přilnavosti. Vyrobeno na bázi křemičitanu sodného a mikrokřemičitanu.

HOT-SYSTEM LEPIDLO

Ohnivzdorné lepidlo pro spojování krbových desek je připravené k použití lepidlo se speciálním složením pro použití v podmínkách působení vysoké teploty, kde běžné lepidla neumožňují dlouhodobé upevnění desek. Je určen pro použití v místech, jako je okolí krbu, místa za kotli, kamny, sporáky, radiátory a na dveřích topných kamen.

ŠROUB PRO SPOJOVÁNÍ DESEK

Užitečné pro kroucení izolačních desek.

LEPICÍ MALTA PROISOL

Lepicí malta určená k lepení krbových desek i jiných křemičitan-vápenných desek dostupných na trhu.Má velmi dobrou přilnavost k podkladu a křemičitan-vápenným deskám, vysokou účinnost, vysokou náchylnost k opracování a optimální fyzikální parametry.

KOLÍK

Kolík pro spojení desky se stěnou.

PROISOLOVÁ TMELOVÁ HMOTA

Hotová homogenní minerální hmota v bílé barvě, určená pro použití na krbových deskách. Výrobek je určen k přípravě povrchu stěn na krbu pro malování. Vhodná pro většinu vnitřních disperzních barev dostupných na trhu. Výsledný povrch je pružný, snadno brousitelný a lze do něj potopit síťku ze skleněných vláken pro zpevnění krytu krbu. Hmota je určena k nanášení stěrkou.

SÍŤKA

Síť ze skleněných vláken – používá se na vnější část pouzdra.
NÍŽE SI STÁHNETE CERTIFIKÁT EKODESIGN PRO KRBOVOU VLOŽKU ZUZKA PW 12
