Korado Radik Klasik 11 500 mm x 500 mm

KORADO deskový radiátor typ KLASIK 11 500 / 500 11-050050-50-10

Model RADIK KLASIK je deskové otopné těleso v provedení KLASIK, které umožňuje levé nebo pravé boční připojení na rozvod otopné soustavy. Svou konstrukcí je určeno pro otopné soustavy s nuceným nebo samotížným oběhem.

Parametry:
Výška: 500 mm
Délka: 500 mm
Hloubka: 63 mm
Připojovací rozteč: h=H - 54 mm
Připojovací závit: 4 x G1/2" vnitřní
Nejvyšší přípustný provozní přetlak: 1,0 MPa
Nejvyšší přípustná provozní teplota: 110 °C
Připojení otopného tělesa: levé nebo pravé boční
Výkon při tepelném spádu: 90/70°C 545 W

Cena je včetně uchycení.

Tlaková ztráta
Tlaková ztráta otopného tělesa pro dané provozní podmínky se stanoví výpočtem pomocí hodnoty průtokového součinitele AT popř. součinitele odporu xT.

Všeobecné údaje
RADIK jsou ocelová desková otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Jsou vyráběna v jednoduchém, zdvojeném nebo tří deskovém provedení. Základní přestupní plochu tvoří tvarovaná deska s horizontálně a vertikálně uspořádanými kanálky. Pro zvýšení tepelného výkonu je u některých typů na vnitřní stranu desky přivařena přídavná přestupní plocha.Deska je vyrobena ze dvou výlisků z ocelového plechu, které jsou v místě vertikálních prolisů spojeny bodovými a po obvodě švovými sváry. Je použit ocelový plech válcovaný za studena s nízkým obsahem uhlíku, který odpovídá třídě FePO1 podle EN 10130 a EN 10131.Přídavná přestupní plocha je tvarována z ocelového plechu a je bodově přivařena k vertikálním kanálkům desky na straně vzduchu. Toto uspořádání velmi příznivě ovlivňuje přirozené proudění vzduchu kolem přestupní plochy otopného tělesa.

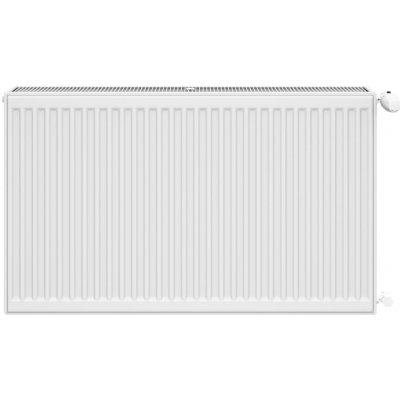

ILUSTRAČNÍ FOTO
