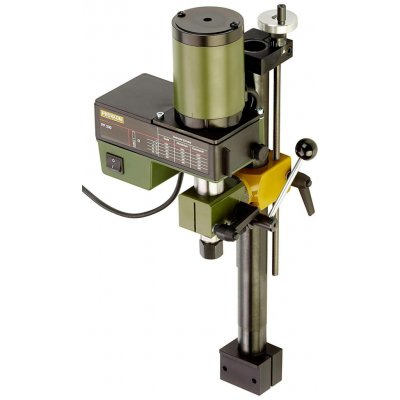

PROXXON 24104 PF 230

Vrtací a frézovací jednotka PF 230

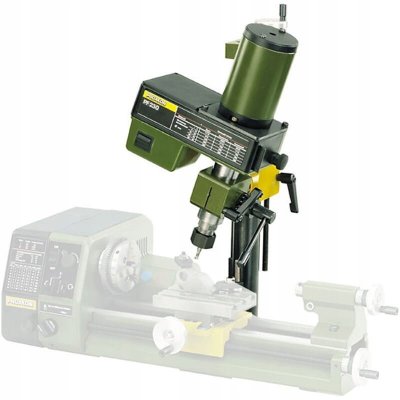

Společně se soustruhem PD 230/E představuje kompletní obráběcí jednotku.
Upíná se dvěma šrouby na lože PD 230/E (objímka je k dispozici).
Místo celkového držáku je na příčné saně upevněn drážkovací stůl (110 x 70 mm), se třemi T-drážkami (12 x 6 x 6 mm).
Soustruh tak nahrazuje souřadnicový stůl, přičemž automatický podélný posuv lze použít také na frézování.
Vrtací hlava je otočná o 360° , s jemným výškovým nastavením ručním kolečkem (stupnice rozdělená po 0,1 mm, velmi praktické pro dolaďování při frézování).
Pinola s ukazatelem hloubky vrtání na stupnici (nastavení 1,0 mm).
Pohon silným motorem s polyvinylovým řemenovým převodem.
Včetně drážkovacího stolu a zařízení na upínání nástrojů (s kleštinami na 6, 8 a 10 mm).


Další technické údaje:

Motor 220 - 240 V, 50/60 Hz
Zdvih pinoly: 30 mm
Otáčky vřetene: 280, 550, 870, 1250, 1700 a 2500 ot./min
Regulace otáček jednoduchým přesunem řemene
sloup s průměrem 35 mm
výška sloupu: 400 mm
