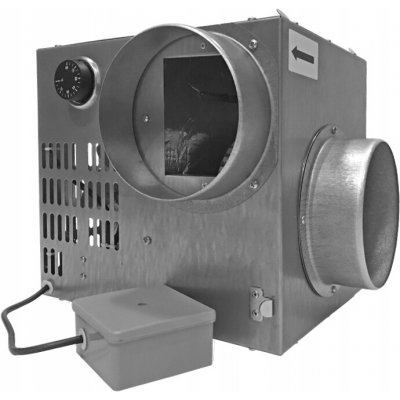

Vents Krbový ventilátor krbová turbína 520 m³/h 115 W 150 mm KAM150Základní informace:

- Maximální výkon: 520 [m3/h]
- Průměr: ∅150 [mm]
- Maximální výkon: 115 [W]
- Nominální napětí: 230 [V] / 50 [Hz]
- Spotřeba proudu: 0.84 [A]
- Maximální otáčky motoru: 1280 [ot/min /min.]
- Maximální provozní teplota: 150 [°C]
- Hladina akustického tlaku*: 42[dB(A)]
- Stupeň ochrany motoru: IP X2
- Hmotnost: 6.9 [kg]

Komínový odstředivý ventilátor zajišťuje distribuci teplého vzduchu vznikajícího při hoření v krbu, který je jediným nebo doplňkovým zdrojem vytápění domu.
Použití
Krbové ventilátory jsou určeny k mechanickému rozvodu teplého vzduchu, který vzniká při hoření v krbu. Takový systém se používá k vytápění místností domů, kde se pravidelně bydlí, ale také jako dodatkový zdroj vytápění,který umožňuje snížit náklady spojené s vytápěním domuv zimním období.

Krbový ventilátor plus správně navržený systém distribuce teplého vzduchu umožňuje racionálně rozdělit množství teplého vzduchu, které trafi, do jednotlivých místností.
Montáž

- Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru.
- Ventilátor je třeba připevnit přímo k zemi, stěně nebo sufi tak, aby větrací otvory umístěné na krytu nebyly zakryty.
- Místo montáže ventilátoru by mělo být v přímé linii nad krbovou komorou tak, aby teplý vzduch mohl volně stoupat nahoru k termostatu umístěnému ve ventilátoru.

Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu umístěného v DTR.
Konstrukce
Kryt ventilátoru je vyroben z pozinkované oceli s tepelnou a zvukovou izolací z nehořlavé minerální vlny. Kryt v části elektrického rotoru je vybaven perforací, která zajišťuje cirkulaci vzduchu a chlazení motoru ventilátoru.

Ventilátor je vybaven termostatem, pomocí kterého lze nastavit hodnotu teploty, při které se ventilátor bude zapínat a vypínat. Zapnutí ventilátoru může probíhat při teplotě od 0ºC do 90ºC v závislosti na teplotě vzduchu, která panuje v tepelné komoře krytu krbu.
Elektrický motor

- V ventilátorech se používají jednofázové motory 230 V/50 Hz.
- Třída izolace – F.
- Motor má zabudovanou pojistku s automatickým restartem, která zabraňuje jeho přehřátí.
- Elektrický motor je vypnut z proudu přepravovaného (teplého) vzduchu a je vybaven rotorem s ohnutými lopatkami dopředu. Použití v motorech kuličkových ložisek výrazně prodlužuje životnost ventilátoru.
- Pro dosažení vhodných parametrů a bezpečného provozu ventilátoru během procesu montáže prochází každá turbína dynamickým vyvážením.
- Ventilátor řady KAM je vybaven asynchronním motorem s přídavným rotorem pro chlazení elektrického motoru.
Regulace rychlosti

- Regulace výkonu může probíhat plynule (tyristorový regulátor) i skokově (transformátorový regulátor).
- Ventilátory mohou být připojeny po několika jednotkách k jednomu regulátoru za předpokladu, že dostupný výkon a pracovní proud nepřekročí nominální parametry regulátoru.

Je však třeba pamatovat na to, že po vypnutí ventilátoru termostatem dochází k opětovnému spuštění ventilátoru při plné rychlosti otáček a teprve po dosažení plného výkonu lze jeho výkon znovu regulovat.
Příklad instalace a provozu ventilátorů KAM s filtrem FFK v krbovém systému.
- studený vzduch
- produkt spalování
- teplý vzduch
- ventilátor KAM
- přivádění teplého vzduchu do distribučního systému
- filtr FFK
- vliv teplého vzduchu z prostoru kolem krbu a odvádění spalovacích produktů z krbu do komínového potrubí
- mřížka dekompresoru
- komora pro ohřev vzduchu v prostoru kolem krbu
- krbové ohniště
- přívod studeného vzduchu Příklad instalace a provozu ventilátorů KAM s ventilem KFK a GFK (BY-PASS) v krbovém systému.
- studený vzduch
- produkt spalování
- teplý vzduch
- zpětný kanál: 1 – teplý vzduch odváděný, když ventilátor nepracuje, 2 – studený vzduch nasáván za účelem stabilizace teploty
- ventilátor KAM
- přivádění teplého vzduchu do distribučního systému
- filtr KFK
- vliv teplého vzduchu z prostoru kolem krbu a odvádění spalovacích produktů z krbu do komínového potrubí
- mřížka dekompresoru
- komora pro ohřev vzduchu v prostoru kolem krbu
- krbové ohniště
- přívod studeného vzduchu ROZMĚRY
(uvedeno v mm)

- ΦD - 149
- B – 285
- H – 350
- H1 – 300
- L - 300
- P – 50
CHARAKTERISTIKA
KAM 150 – model ventilátoru

Y – Tlak (PA)

X – Výkon (m3/h)
GALERIE

- KAM 125 – maximální výkon 400 m3/h
- KAM 150 – maximální výkon 520 m3/h
- KAM 160 – maximální výkon 540 m3/h
- KAM 125 ECO – maximální výkon 350 m3/h
- KAM 150 ECO – maximální výkon 450 m3/h
- KAM 160 ECO – maximální výkon 470 m3/h
